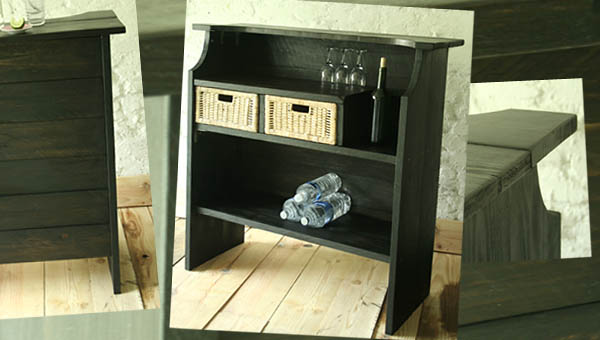

Ce bar, simple à fabriquer et à assembler, nécessite peu de découpes et un mimimum de matériel. Ses dimensions hors tout sont 110 x 110 x 45 cm. Le choix du pin brut est économique et esthétique. Les tiroirs en vannerie renforcent l’aspect naturel. La finition choisie est le wengé mais une multitude de finitions écologiques conviendront au style massif et élégant de ce bar.

Fabrication des montants (40 cm de prof.) : Dans 4 planches de 27 mm x 200 mm x 2 m, débiter des morceaux de 107 cm. Assembler ces morceaux 2 par 2. Pour cela, utiliser des tasseaux (28 cm de long). Placer des repères à 42 cm et 80 cm du haut des montants. Centrer les tasseaux dans la largeur disponible
et visser solidement.

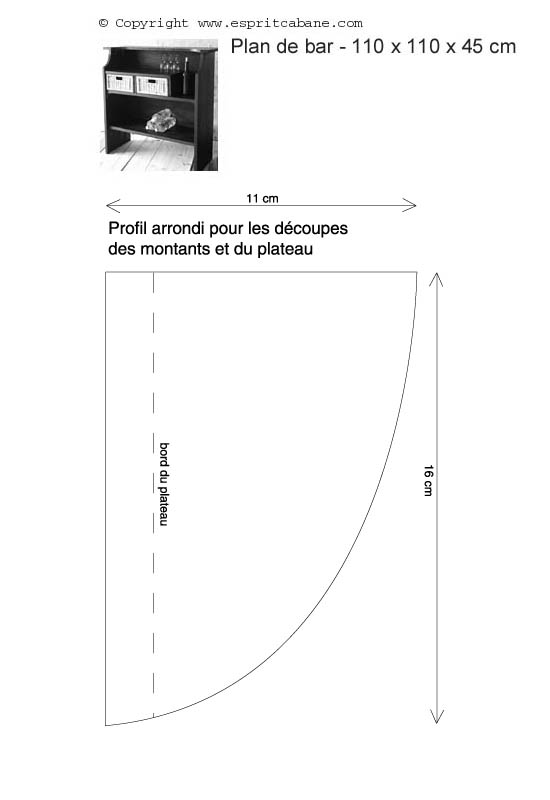

Reporter au crayon le profil arrondi (fourni ci-dessous) et faire la découpe sur chacun des montants. Poncer.

Fabrication des étagères (35 cm de prof.) : Les étagères sont fabriquées à partir de 2 « chutes » des planches 27 mm x 200 mm x 2 m (montants). Mesurer ces chutes car les planches de 2 mètres peuvent parfois mesurer 201 cm. Selon le fournisseur de bois, il est possible que les étagères mesurent 93 ou 94 cm. Débiter alors 2 morceaux correspondants dans 1 planche de 27 mm x 150 mm x 2 m. Placer les morceaux par paires (1 de 200 mm et 1 de 150 mm) sur les tasseaux des montants et fixer de l’extérieur avec des vis d’au moins 45 mm. Poncer.

Fabrication de l’habillage : Dans 3 planches de 115 mm x 150 mm x 2 m, débiter 6 morceaux à la bonne largeur. Poncer puis placer chaque planche d’habillage entre les montants (s’aider d’un maillet si nécessaire). Prévoir un renfoncement esthétique d’environ 1,5 cm. Visser grâce des vis d’au moins 45 mm.

Fabrication de la niche pour les tiroirs : Mesurer les tiroirs. Ajouter 1 cm en largeur et 5 mm en hauteur pour créer les niches et le petit plateau. Ces éléments sont chevillés et collés.

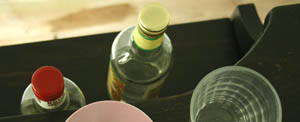

Fabrication du plateau (35 cm de prof.) : Débiter dans 1 planche de 27 mm x 200 mm x 2 m et dans 1 planche de 27 mm x 150 mm x 2 m, 2 morceaux de 110 cm. Cheviller et coller ensemble les 2 parties. Pratiquer une découpe en reportant 2 fois le profil à 10 cm des bords (caler le bord sur le repère). Cet arrondi permet de libérer le plan de travail tout en adoucissant les lignes. Le plateau est fixé au meuble par 4 équerres.

Consolidation du bar : Renforcer la structure en fixant 4 équerres de renfort aux points stratégiques, sous chaque étagère. Utiliser des vis de 20 à 25 mm.

Cliquer sur la vignette pour agrandir le plan et l’imprimer,
une nouvelle fenêtre s’ouvrira
